PV-Anlage 11,16 kWp mit Solplanet-Speicher 10,2 kWh
Für größere Dächer: 11,16 kWp aus 24 JA-Solar-Glas-Glas-Modulen à 465 W, dreiphasiger Solplanet-Hybrid-Wechselrichter mit 10 kW und 10,24 kWh Speicher für den Strom am Abend; Batteriesteuereinheit mit Basis liegt bei. Unterkonstruktion und Solarkabel bestellen Sie dazu; Wechselrichter und Speicher schließt ein Elektrofachbetrieb an. Lieferung per Spedition, Abholung in Karlsruhe möglich.
6.550,00 €
0 % MwSt. nach § 12 Abs. 3 UStG
Nur mit Betreiber-Erklärung im Checkout – ohne Erklärung zzgl. 19 % MwSt.
Nicht auf Lager
Sofort verfügbare Alternativen ansehen

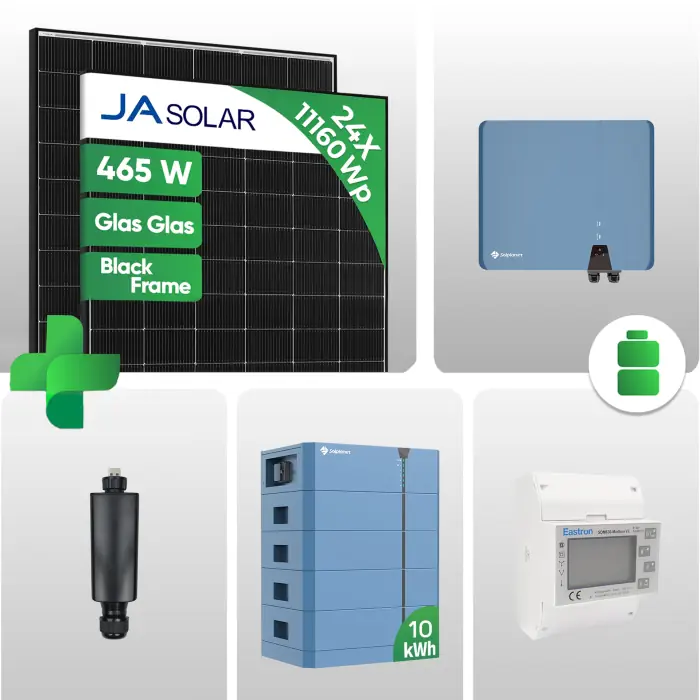

Lieferumfang Set aus 4 Komponenten
1 × Solplanet Ai-HB G2 Pro Hochspannung Batterie BMS (Inkl. Basis) · 24 × JA Solar 465W Glas-Glas Black Frame · 1 × Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP
Sofort verfügbare Alternativen
Passendes Zubehör
Versicherter Versand
Speditionsversand inkl. Tracking
Technischer Support
Fachberatung durch Experten
Originalware
Gesetzliche Gewährleistung
11.160 Wp PV-Komplettanlage mit 10,24 kWh Speicher und 24 × JA Solar 465W Glas-Glas Black Frame - JAM54D40-465/LR
Maximale Wattleistung
- 465 Wp
Maximaler Wirkungsgrad
- 23,3 %
Speicherkapazität
- 10,24 kWh
Wechselrichterleistung
- 10000 W
Dieses Set kombiniert 24 Module JA Solar 465W Glas-Glas Black Frame - JAM54D40-465/LR mit zusammen 11.160 Wp, den Wechselrichter Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP und 10,24 kWh Speicher (4 × Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P). Alle Komponenten sind aufeinander abgestimmt und werden zusammen geliefert.
JA Solar 465W Glas-Glas Black Frame - JAM54D40-465/LR: Das JA Solar JAM54D40-465/LR liefert starke 465W Leistung, moderne n-Typ TOPCon Zelltechnologie und ein robustes Glas-Glas-Design. Für die Komponenten gelten die Garantien ihrer Hersteller (siehe Datenblätter).
Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP: Der Solplanet ASW 10K-H-T3 Hybrid-Wechselrichter bietet eine maximale DC-Eingangsleistung von 15000 W, eine AC-Ausgangsleistung von 10000 W und einen breiten MPP-Spannungsbereich von 200 V bis 950 V. Mit Schutzart IP66, drei MPP-Trackern. Unterstützte externe Speicherlösungen:: BYD (HVS/HVM), Pylontech (z. B. Force-H1/H2, Powercube X1/X2/H1/H2, Plyon_HV-V2 ), Dyness (T7/T10/T14/T17, HV1–HV4), FEB (HV5120-S), Lithium Valley (LV-BST-H2.56Aa)
Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P: Die Solplanet Ai-HB G2 Pro ist eine modulare Hochvolt-Batterie mit 1C-Leistung. Sie lädt und entlädt genauso schnell, wie sie Kapazität hat – z. B. 10 kWh = 10 kW. Mit bis zu 8000 Zyklen, LiFePO4-Technologie und IP65-Schutz ist sie langlebig, sicher und vielseitig einsetzbar.
Ihre Vorteile
JA Solar 465W Glas-Glas Black Frame - JAM54D40-465/LR
N-Typ TOPCon Zelltechnologie
Die hocheffizienten n-Typ Zellen bieten eine geringere Degradation, minimale LID/LeTID Verluste sowie eine höhere Energieausbeute über die gesamte Lebensdauer des Moduls. Durch optimierte Kontaktstrukturen und verbesserte Leitfähigkeit wird eine starke Leistung selbst unter anspruchsvollen Bedingungen gewährleistet.
Robuste Doppelglas-Konstruktion
Der Glas-Glas-Aufbau schützt das Modul vor Feuchtigkeit, UV-Strahlung, Mikro-Rissen und mechanischer Belastung. Gleichzeitig erhöht die Bauweise die Lebensdauer signifikant, verbessert die Brandsicherheit und sorgt für eine dauerhaft stabile Leistung im täglichen Einsatz.
Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP
Hohe Erträge
Der ASW 10K-H-T3 bietet eine maximale PV-Eingangsleistung von 15000 W und ein DC/AC-Verhältnis von 150 %. Die Effizienz des MPPT beträgt laut Datenblatt 99,9 %, während die maximale Wechselrichtereffizienz bei 98,4 % liegt.
Skalierbar und flexibel
Der Wechselrichter verfügt über drei MPP-Tracker und einen maximalen Eingangsstrom von 16 A pro String, auch für bifaziale und große PV-Module. Sein Gehäuse in Schutzart IP66 und die werkzeuglosen Phoenix Contact DC-Steckverbinder ermöglichen eine schnelle und einfache Installation.
Intelligent und zuverlässig
Der Wechselrichter unterstützt WiFi- und LAN-Fernüberwachung sowie intelligente Arbeitsmodi und anpassbare Batteriemanagement-Einstellungen. Das integrierte Staubschutzset schützt den Wechselrichter in rauen Umgebungen. Der Wechselrichter ist mit einer Notstromfunktion ausgestattet. Diese sorgt für eine zuverlässige Stromversorgung bei Netzausfällen.
Umfangreiche Garantien
Kunden profitieren von maximaler Sicherheit und Schutz ihrer Investition.
Technische Daten
| Technische Daten | Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP |
|---|---|
| Allgemein | |
| Hersteller | Solplanet |
| Artikelnummer | ASW 10kH-T3 |
| Zertifikate | CE, TÜV Rheinland |
| Technische Informationen | |
| Nettogewicht | 24,5 kg |
| Breite | 545 mm |
| Höhe/Länge | 465 mm |
| Tiefe | 205 mm |
| Produkt Garantie | 10 Jahre |
| Wechselrichter Typ | Hybrid Wechselrichter |
| Maximale Scheinausgangsleistung | 10000 VA |
| Maximale Empfohlene PV-Leistung (STC) | 15000 Wp |
| Nennausgangsleistung (W) | 10000 W |
| Maximaler Wirkungsgrad | 98.4% |
| Europäischer Wirkungsgrad | 97.9% |
| Anzahl der MPPT | 3 |
| Anzahl Strings pro MPPT | 1 |
| Gesamtzahl der PV-Strings | 3 |
| MPP Betriebsspannungsbereich (V) | 200V~950V |
| Maximale Eingangsspannung | 1100 V |
| Nenneingangsspannung (V) | 630V |
| Nennausgangsspannung (V) | 270V/480V,220V/380V, 230V/400V, 240V/415V |
| Startspannung | 180 V |
| Phasenanzahl | Dreiphasig |
| Maximaler Eingangsstrom (A) | 16 A |
| Maximale Ausgangsstromstärke | 16 A |
| Betriebstemperatur | -25 ~ +60°C |
| Schutzgrad (IP) | IP66 |
| Kommunikation | WLAN, CAN, RS485, LAN |
| Weitere Informationen | |
| Maximale DC Systemspannung (V) | 1100 V |
| Frequenz | 50 Hz |
| Kompatible Batterie | Aiswei Ai-HB-G2 Serie |
| Technische Daten | Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P |
|---|---|
| Allgemein | |
| Hersteller | Solplanet |
| Artikelnummer | Ai-HB G2 Pro Module |
| Zertifikate | CE, EN 61000, IEC 62040, IEC 62619, UN 38.3, VDE 2510-50 |
| Technische Informationen | |
| Nettogewicht | 31 kg |
| Breite | 540 mm |
| Höhe/Länge | 130 mm |
| Tiefe | 390 mm |
| Produkt Garantie | 10 Jahre |
| Batterietyp | Lithium-Iron Phosphate (LiFePO4) |
| Batterie Nennkapazität (Wh) | 2560 Wh |
| Maximale Speicherkapazität pro Turm | 20,48 kWh |
| Nutzbare Energie | 2,43 kWh |
| Ladezyklen | 8000 Zyklen |
| Bemessungsspannung (V) | 51.2V |
| Nenneingangsspannung (V) | 51.2V |
| Nennausgangsspannung (V) | 51.2V |
| Maximale Ladeleistung (W) | 2560 W |
| Maximale Entladeleistung (W) | 2560 W |
| Nennladeleistung | 2,56 W |
| Nennentladeleistung | 2,56 W |
| Maximale Ladestromstärke | 50 A |
| Maximaler Entladestrom (A) | 50 A |
| Betriebstemperatur | Laden: 2 ~ +58°C, Entladen: -28 ~ +58°C |
| Schutzgrad (IP) | IP65 |
| Kommunikation | CAN |
| Weitere Informationen | |
| Batteriespannungstyp | Hochvolt |
| Technische Daten | Solplanet Ai-HB G2 Pro Hochspannung Batterie BMS (Inkl. Basis) - HBC00000000-00-03-60-4P |
|---|---|
| Allgemein | |
| Hersteller | Solplanet |
| Artikelnummer | Ai-HB G2 Pro BMS |
| Zertifikate | CE, EN 61000, IEC 62040, IEC 62619, UN 38.3 |
| Technische Informationen | |
| Nettogewicht | 16 kg |
| Breite | 540 mm |
| Höhe/Länge | 155 mm |
| Tiefe | 390 mm |
| Produkt Garantie | 10 Jahre |
| Batterietyp | LFP |
| Batterie Nennkapazität (Wh) | 2560 Wh |
| Maximale Speicherkapazität pro Turm | 20,48 kWh |
| Maximale Ladeleistung (W) | 2560 W |
| Betriebstemperatur | -40 ~ +60°C |
| Schutzgrad (IP) | IP65 |
| Kommunikation | CAN, RS485 |
| Technische Daten | JA Solar 465W Glas-Glas Black Frame - JAM54D40-465/LR |
|---|---|
| Allgemein | |
| Hersteller | JA Solar |
| Artikelnummer | JAM54D40-465/LR |
| Zertifikate | CE, TÜV Rheinland |
| Technische Informationen | |
| PV Technologie | Monofazial |
| Nettogewicht | 22 kg |
| Breite | 1134 mm |
| Höhe/Länge | 1762 mm |
| Tiefe | 30 mm |
| Produkt Garantie | 25 Jahre |
| Leistungsgarantie | 30 Jahre |
| PV-Produkttyp | Glas-Glas |
| PV Leistung | 465 Wp |
| Modulwirkungsgrad (STC) | 23,3 % |
| Zelltyp | N-Type Mono-Crystalline |
| Anzahl der Zellen | 108 |
| Glas Stärke | 1,6 mm |
| Schutzgrad (IP) | IP68 |
| Rahmenfarbe | Schwarz |
| Rückseitenfarbe | Weiß |
| Anschlusstyp | QC4.10-351 / MC4-EVO2A |
| Weitere Informationen | |
| Maximale DC Systemspannung (V) | 1500 V |
| Sicherung / Leistungsschalter | 25 A |
Lieferumfang
- 1 × Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP
- 4 × Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P
- 1 × Solplanet Ai-HB G2 Pro Hochspannung Batterie BMS (Inkl. Basis) - HBC00000000-00-03-60-4P
- 24 × JA Solar 465W Glas-Glas Black Frame - JAM54D40-465/LR
Technische Daten
Downloads
Leistung
- Batterietyp
- LFP (LiFePO4)
- Maximale Speicherkapazität pro Turm
- 20,48kWh
- Maximale Ladeleistung
- 2.560W
- Betriebstemperatur
- Laden: 0 ~ +50°C, Entladen: -20 ~ +50°C
Maße und Gewicht
- Nettogewicht
- 16kg
- Breite
- 540mm
- Höhe/Länge
- 155mm
- Tiefe
- 390mm
Installation
- Schutzgrad (IP)
- IP65
- Kommunikation
- CAN, RS485
Weitere Angaben
- Hersteller-Bestellnr.
- HBC00000000-00-03-60-4P
Downloads
Leistung
- PV Technologie
- Monofazial
- Produkt Garantie
- 25Jahre
- Leistungsgarantie
- 30Jahre
- PV-Produkttyp
- Glas-Glas
- PV Leistung
- 465W
- Modulwirkungsgrad (STC)
- 23,3%
- Zelltyp
- N-Type Mono-Crystalline
- Anzahl der Zellen
- 108
- Glas Stärke
- 1,6mm
- Rahmenfarbe
- Schwarz
- Rückseitenfarbe
- Weiß
- Anschlusstyp
- QC4.10-351 / MC4-EVO2A
Maße und Gewicht
- Nettogewicht
- 22kg
- Breite
- 1.134mm
- Höhe/Länge
- 1.762mm
- Tiefe
- 30mm
Installation
- Schutzgrad (IP)
- IP68
Weitere Angaben
- Hersteller-Bestellnr.
- JAM54D40-465/LR
Downloads
Solplanet ASW 5 12kH T2 T3 Inverter Certificate of Conformity VDE 4105 V0116 DE EN
Solplanet ASW H T2 T3 Manufacturer Declaration of Conformity VDE FNN v3 DE
Solplanet ASW H T2 T3 Inverter Manufacturer Declaration Export Limitation DE 1
Solplanet ASW 5 12kH T2 T3 Inverter Certificate of Conformity CE TUV IEC 62109 V01 EN
Solplanet ASW 5 12kH T2 T3 Inverter TUV Zertifikat V01 DE EN
Solplanet ASW H T2 T3 Inverter VDE FNN Konformitaetserklaerung DE
Leistung
- Produkt Garantie
- 10Jahre
- Wechselrichter Typ
- Hybrid Wechselrichter
- Maximale Scheinausgangsleistung
- 10.000VA
- Maximale Empfohlene PV-Leistung (STC)
- 15.000W
- Nennausgangsleistung
- 10.000W
- Maximaler Wirkungsgrad
- 98.4%
- Europäischer Wirkungsgrad
- 97.9%
- Anzahl der MPPT
- 3
- Anzahl Strings pro MPPT
- 1
- Gesamtzahl der PV-Strings
- 3
- MPP Betriebsspannungsbereich (V)
- 200V~950V
- Maximale Eingangsspannung
- 1.100V
- Nenneingangsspannung (V)
- 630V
- Nennausgangsspannung (V)
- 270V/480V,220V/380V, 230V/400V, 240V/415V
- Startspannung
- 180V
- Maximaler Eingangsstrom
- 16A
- Maximale Ausgangsstromstärke
- 16A
- Betriebstemperatur
- -25 ~ +60°C
Maße und Gewicht
- Nettogewicht
- 26kg
- Breite
- 545mm
- Höhe/Länge
- 465mm
- Tiefe
- 205mm
Installation
- Phasenanzahl
- Dreiphasig
- Schutzgrad (IP)
- IP66
- Kommunikation
- CAN, RS485, LAN, WLAN
Weitere Angaben
- Hersteller-Bestellnr.
- OE010k-60-04-AZP
