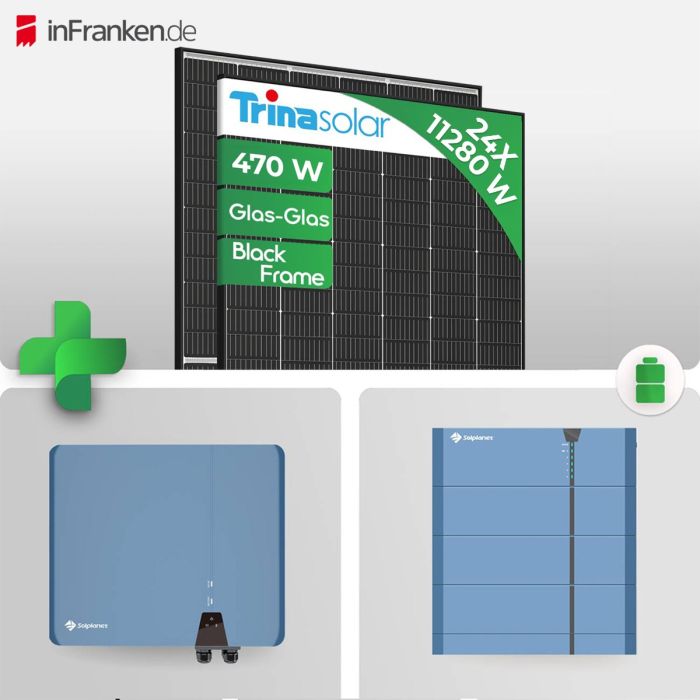

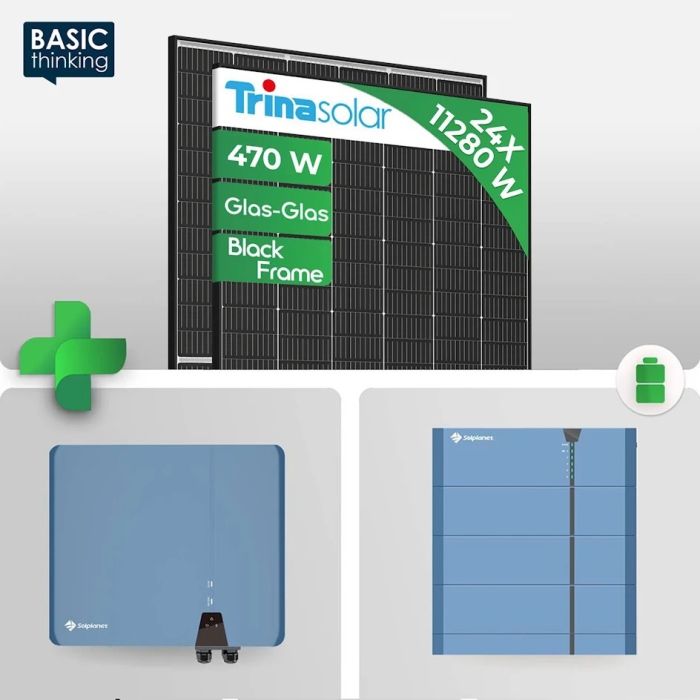

PV-Anlage 11,28 kWp mit Solplanet-Speicher 10,2 kWh
Für größere Dächer: 11,28 kWp aus 24 Trina-Glas-Glas-Modulen à 470 W, dreiphasiger Solplanet-Hybrid-Wechselrichter mit 10 kW und 10,24 kWh Speicher für den Strom am Abend; Batteriesteuereinheit mit Basis liegt bei. Unterkonstruktion und Solarkabel bestellen Sie dazu; Wechselrichter und Speicher schließt ein Elektrofachbetrieb an. Lieferung per Spedition, Abholung in Karlsruhe möglich.
5.929,00 €
0 % MwSt. nach § 12 Abs. 3 UStG
Nur mit Betreiber-Erklärung im Checkout – ohne Erklärung zzgl. 19 % MwSt.
Nicht auf Lager
Sofort verfügbare Alternativen ansehen
Lieferumfang Set aus 4 Komponenten
1 × Solplanet Ai-HB G2 Pro Hochspannung Batterie BMS (Inkl. Basis) · 24 × Trina Vertex S+ 470W Glas-Glas Black Frame · 1 × Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP
Sofort verfügbare Alternativen
Passendes Zubehör
Versicherter Versand
Speditionsversand inkl. Tracking
Technischer Support
Fachberatung durch Experten
Originalware
Gesetzliche Gewährleistung
11,28 kWp PV-Komplettanlage mit 10,24 kWh Speicher und 470W Trina Vertex S+ TSM-NEG9R.28 Black Frame Solarmodulen
Maximale Wattleistung
- 470 Watt Peak pro Modul
Solarmodul
Typ
- Doppelglas Black Frame
Maximaler Wirkungsgrad
- 23,5 %
Kapazität des Energiespeichers
- 10,24 kWh
Unsere 11,28 kWp PV-Komplettanlage mit einem 10,24 kWh Speicher und den 24 Trina Vertex S+ 470W TSM-NEG9R.28 Black Frame Glas-Glas Solarmodulen besteht aus Solarmodulen, Hybrid-Wechselrichter und Speicher. Das Modul ist ein Glas-Glas-Modul mit schwarzem Rahmen. Der Modulwirkungsgrad beträgt laut Datenblatt 23,5 %.
Der leistungsstarke Solplanet ASW 10kH-T3 Hybrid-Wechselrichter ermöglicht flexible Anlagendesigns und bietet Notstromversorgung, ein 150 % DC/AC-Verhältnis sowie 3 unabhängige MPP-Tracker. Die Umschaltzeit auf Notstrom beträgt laut Datenblatt unter 10 ms (USV/UPS).

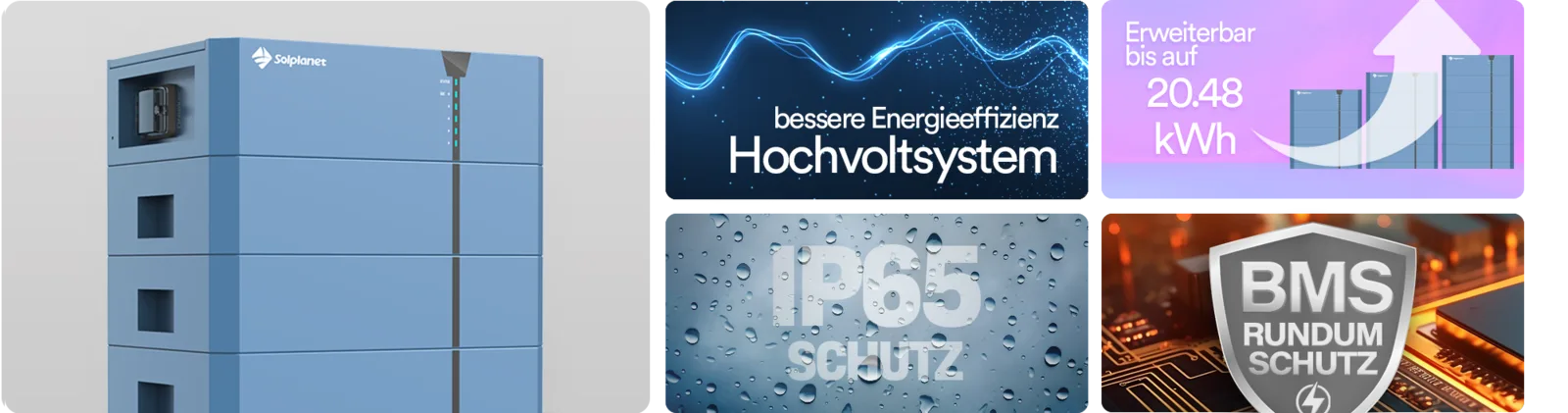

Mit dem Hochvolt-Energiespeicher Ai-HB G2 Pro präsentiert Solplanet eine Lösung für private und gewerbliche Solaranlagen. Die Ai-HB G2-Serie bietet modulare Bauweise und flexible Erweiterbarkeit von 7,68 bis zu 20,48 kWh. Mit bis zu acht Modulen je Einheit ist die Anlage geeignet für Eigenverbrauch, Spitzenlasttarife und Nutzungszeittarife. Die Batterien nutzen moderne Lithium-Eisenphosphat-Technologie (LiFePO4). Dabei ermöglicht die IP65-Zertifizierung sowohl Innen- als auch Außeneinsatz bei einem Temperaturbereich von 0 bis +50 °C (Laden) bzw. -20 bis +50 °C (Entladen) laut Handbuch. Das Ai-HB G2 Pro System bietet laut Datenblatt je nach Modulzahl eine Nenn-, Lade- und Entladeleistung von 7,68 kW (3 Module) bis 20,48 kW (8 Module); mit den vier Modulen dieses Sets sind es 10,24 kW. Darüber hinaus bietet der Energiespeicher einen hohen Wirkungsgrad (Roundtrip-Wirkungsgrad ≥95 %) und einer Lebensdauer von bis zu 8.000 Ladezyklen (90 % Entladetiefe, 70 % Restkapazität). Mit dem Ai-Dongle (WLAN/LAN) kann das System über die Solplanet-App online überwacht und gesteuert werden. Die Module werden laut Datenblatt mit Steckverbindungen verbunden; Montage und Inbetriebnahme sind durch einen Fachbetrieb vorzunehmen. Der Ai-HB G2 Pro Energiespeicher von Solplanet lässt sich mit Photovoltaik-Anlagen kombinieren.
Ihre Vorteile
Doppelglas-Technologie
Die Doppelglas-Bauweise (1,6 mm Glas vorn und hinten) macht das Modul laut Datenblatt weniger anfällig für Mikrorisse und Kratzer auf der Rückseite.
Robuste Doppelglas-Konstruktion
Laut Datenblatt ist das Modul gegen Salznebel, Sandstaub, Ammoniak und PID zertifiziert.
N-Typ-i-TOPCon-Zelltechnologie
Diese Zelltechnologie reduziert Leitungsverluste.
Herstellergarantie
Für die Komponenten gelten die Garantien ihrer Hersteller (siehe Datenblätter).
Technische Daten
| Spezifikation | 470W Trina Vertex S+ TSM-NEG9R.28 |
|---|---|
| Max. Leistung | 470 Watt Peak pro Modul |
| Modul Effizienz | 23,5 % |
| Zellen Anzahl | 144 Zellen |
| Zellentechnologie | N-Typ i-TOPCon (Glas-Glas, schwarzer Rahmen) |
| Abmessungen | 1762 x 1134 x 30 mm |
| Gewicht | 21,0 kg |
| Leistungsgarantie | Laut Datenblatt bis zu 25 Jahre Produktgarantie und 30 Jahre Leistungsgarantie; es gelten die Garantiebedingungen des Herstellers |
| Spezifikation | Solplanet ASW 10kH-T3 Hybrid-Wechselrichter |
|---|---|
| Max. AC-Ausgangsleistung | 10.000 W |
| Max. Effizienz | 98,4 % |
| MPPT-Spannungsbereich | 200-950 V |
| Unabhängige MPP-Tracker | 3 |
| Schutzart | IP66 |
| Notstromfunktion | Ja, Schaltzeit < 10 ms |
| Spezifikation | Solplanet Ai-HB G2 Pro Batteriemodul HB051050B |
|---|---|
| Zellentyp | LiFePO4 |
| Nennkapazität | 50 Ah pro Modul |
| Nutzbare Energie | 2,43 kWh |
| Nominale Spannung | 51,2 V |
| Betriebsspannung | 160 V ~ 233,6 V (4 Module) |
| Max. Lade-/Entladestrom | 50 A / 50 A |
| Nennlade-/-entladeleistung | 2,56 kW |
| Max. Ladeleistung | 2,56 kW |
| Max. Entladeleistung | 2,56 kW |
| Lebensdauer | bis 8000 Ladezyklen |
| Abmessungen pro Modul (B/T/H) | 540 x 390 x 130 mm |
| Gewicht | 31 kg |
| Schutzgrad | IP65 |
| Kommunikationsschnittstellen | CAN |
| Montage | Bodenmontage |
Lieferumfang
11,28 kWp PV-Komplettanlage mit 10,24 kWh Speicher
24 x Trina Vertex S+ 470W TSM-NEG9R.28 Black Frame Solarmodule
1 x Solplanet ASW 10kH-T3 Hybrid-Wechselrichter
4 x Solplanet Ai-HB G2 Pro Batteriemodule HB051050B
1 x Solplanet Ai-HB G2 Pro Hochspannung Batterie BMS (inkl. Basis)
1 x Smart Meter
1 x Bedienungsanleitung und Garantiekarte
Technische Daten
Downloads
Leistung
- Batterietyp
- LFP (LiFePO4)
- Maximale Speicherkapazität pro Turm
- 20,48kWh
- Maximale Ladeleistung
- 2.560W
- Betriebstemperatur
- Laden: 0 ~ +50°C, Entladen: -20 ~ +50°C
Maße und Gewicht
- Nettogewicht
- 16kg
- Breite
- 540mm
- Höhe/Länge
- 155mm
- Tiefe
- 390mm
Installation
- Schutzgrad (IP)
- IP65
- Kommunikation
- CAN, RS485
Weitere Angaben
- Hersteller-Bestellnr.
- HBC00000000-00-03-60-4P
Downloads
Trina Vertex S plus TUV Certification Ammonia Corrosion IEC62716 EN
Trina Vertex S plus WEEE Compliance Salt Mist IEC EN
Trina Vertex S plus dual glass TUV Certificate IEC61215 IEC61730 1500V EN
Trina Vertex S plus Backsheet TUV IEC 61215 61730 PV 50565114 0027 EN
Trina Vertex S plus TUV Certification Dust and Sand IEC60068 2 68 EN
Trina Vertex S plus CE Declaration of Conformity EN
Leistung
- PV Technologie
- Monofazial
- Produkt Garantie
- 25Jahre
- Leistungsgarantie
- 30Jahre
- PV-Produkttyp
- Glas-Glas
- PV Leistung
- 470W
- Modulwirkungsgrad (STC)
- 23,5%
- Zelltyp
- TOPCon Mono-Crystalline
- Anzahl der Zellen
- 144
- Glas Stärke
- 1,6mm
- Betriebstemperatur
- -40 ~ +70°C
- Rahmenfarbe
- Schwarz
- Rückseitenfarbe
- Weiß
- Anschlusstyp
- MC4-EVO2 / TS4 / TS4 Plus
Maße und Gewicht
- Nettogewicht
- 21kg
- Breite
- 1.134mm
- Höhe/Länge
- 1.762mm
- Tiefe
- 30mm
Installation
- Schutzgrad (IP)
- IP68
Weitere Angaben
- Hersteller-Bestellnr.
- TSM-470NEG9R.28
Downloads
Solplanet ASW 5 12kH T2 T3 Inverter Certificate of Conformity VDE 4105 V0116 DE EN
Solplanet ASW H T2 T3 Manufacturer Declaration of Conformity VDE FNN v3 DE
Solplanet ASW H T2 T3 Inverter Manufacturer Declaration Export Limitation DE 1
Solplanet ASW 5 12kH T2 T3 Inverter Certificate of Conformity CE TUV IEC 62109 V01 EN
Solplanet ASW 5 12kH T2 T3 Inverter TUV Zertifikat V01 DE EN
Solplanet ASW H T2 T3 Inverter VDE FNN Konformitaetserklaerung DE
Leistung
- Produkt Garantie
- 10Jahre
- Wechselrichter Typ
- Hybrid Wechselrichter
- Maximale Scheinausgangsleistung
- 10.000VA
- Maximale Empfohlene PV-Leistung (STC)
- 15.000W
- Nennausgangsleistung
- 10.000W
- Maximaler Wirkungsgrad
- 98.4%
- Europäischer Wirkungsgrad
- 97.9%
- Anzahl der MPPT
- 3
- Anzahl Strings pro MPPT
- 1
- Gesamtzahl der PV-Strings
- 3
- MPP Betriebsspannungsbereich (V)
- 200V~950V
- Maximale Eingangsspannung
- 1.100V
- Nenneingangsspannung (V)
- 630V
- Nennausgangsspannung (V)
- 270V/480V,220V/380V, 230V/400V, 240V/415V
- Startspannung
- 180V
- Maximaler Eingangsstrom
- 16A
- Maximale Ausgangsstromstärke
- 16A
- Betriebstemperatur
- -25 ~ +60°C
Maße und Gewicht
- Nettogewicht
- 26kg
- Breite
- 545mm
- Höhe/Länge
- 465mm
- Tiefe
- 205mm
Installation
- Phasenanzahl
- Dreiphasig
- Schutzgrad (IP)
- IP66
- Kommunikation
- CAN, RS485, LAN, WLAN
Weitere Angaben
- Hersteller-Bestellnr.
- OE010k-60-04-AZP
