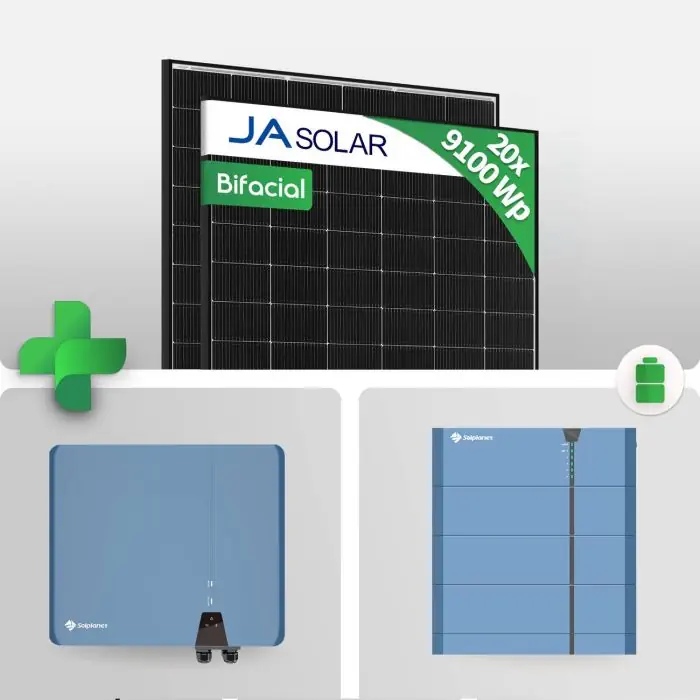

PV Set - 9.100 Wp PV-Komplettpaket mit 10 kWh Speicher + JA Solar 455 W Glas-Glas Bifacial Black Frame PV Modul
Art-Nr.
PV10710605
Auf Lager
- Lieferung bis 29.09.2026
9.100 Wp aus 20 bifazialen JA-Solar-Modulen à 455 W mit Solplanet ASW 10kH-T3 und 10 kWh Hochvolt-Speicher, inklusive BMS und Basis.
5.350,00 €
0 % MwSt. nach § 12 Abs. 3 UStG
Nur mit Betreiber-Erklärung im Checkout – ohne Erklärung zzgl. 19 % MwSt.
Set optional ergänzen
Nicht im Lieferumfang enthalten
Abholung möglich von Standort Karlsruhe (Wikingerstraße 10), Mo–Fr 09:00–12:00 und 13:00–17:00 Uhr
Versicherter Versand
Speditionsversand inkl. Tracking
Eigene Lagerware
Sofort verfügbar
Technischer Support
Fachberatung durch Experten
Herstellergarantie
Originalware mit voller Garantie
Lieferumfang
Alles im Set enthalten
Alle Komponenten sind aufeinander abgestimmt und für die einfache Installation vorbereitet
9.100 Wp PV-Komplettanlage mit 10,24 kWh Speicher und 20 × JA Solar 455W Glas-Glas Black Frame - JAM54D40-455/LB
Diese Ausführung umfasst 20 × JA Solar 455W Glas-Glas Black Frame - JAM54D40-455/LB und 4 × Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P (9.100 Wp Modulleistung, 10,24 kWh Speicherkapazität).
Maximale Wattleistung
- 455 Wp
Maximaler Wirkungsgrad
- 22,8 %
Speicherkapazität
- 10,24 kWh
Wechselrichterleistung
- 10000 W
Dieses Set kombiniert 20 Module JA Solar 455W Glas-Glas Black Frame - JAM54D40-455/LB mit zusammen 9.100 Wp, den Wechselrichter Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP und 10,24 kWh Speicher (4 × Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P). Alle Komponenten sind aufeinander abgestimmt und werden zusammen geliefert.

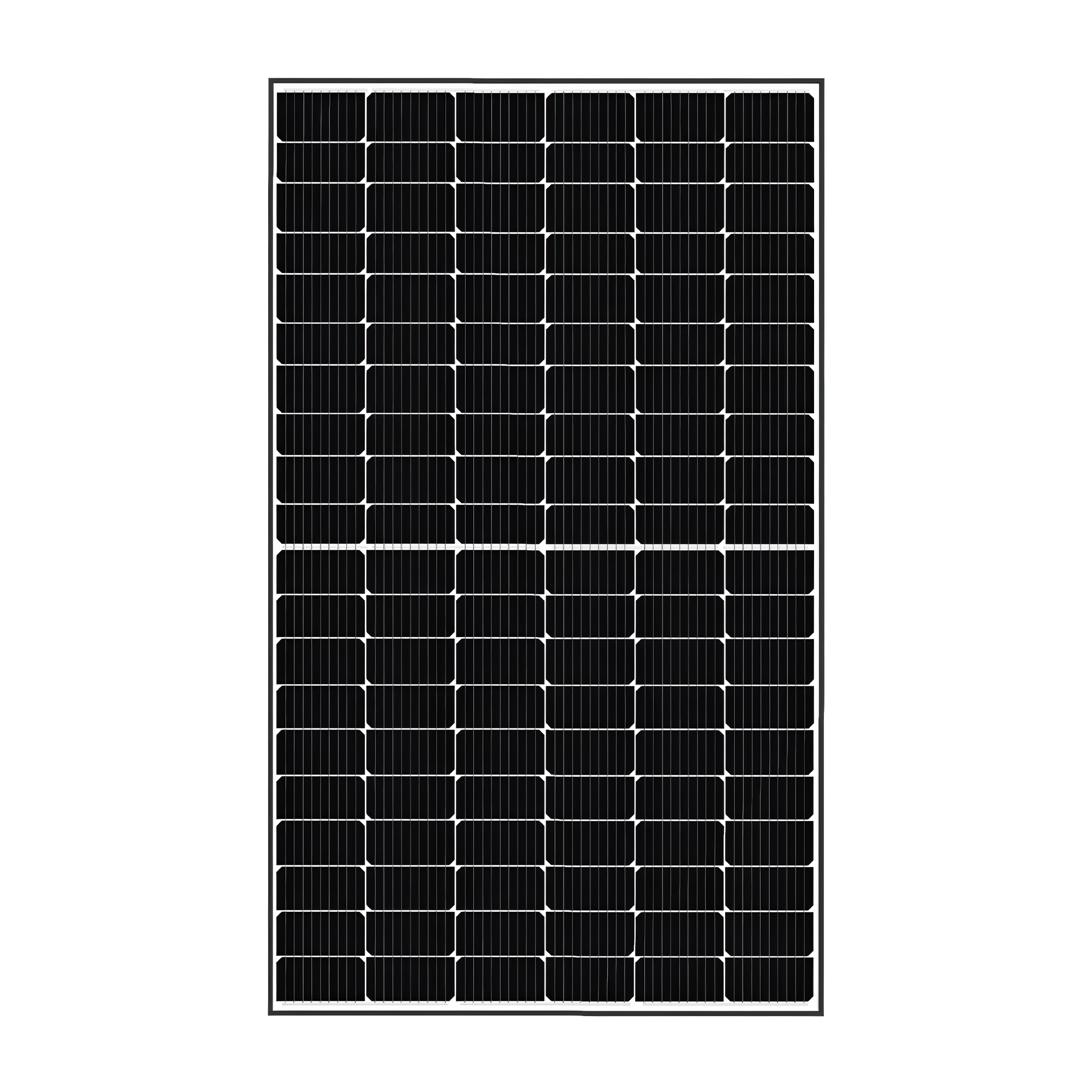

JA Solar 455W Glas-Glas Black Frame - JAM54D40-455/LB: Das 455W JA Solar JAM54D40 LB Black Frame Modul mit N-Typ i-TOPCon-Zellen, bifacialer Doppelglas-Konstruktion und 22,8 % Effizienz bietet Langlebigkeit, hohe Energieerzeugung und 25 Jahre Garantie. Perfekt für nachhaltige Projekte auf allen Dachtypen.
Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP: Der Solplanet ASW 10K-H-T3 Hybrid-Wechselrichter bietet eine maximale DC-Eingangsleistung von 15000 W, eine AC-Ausgangsleistung von 10000 W und einen breiten MPP-Spannungsbereich von 200 V bis 950 V. Mit IP66-zertifiziertem Design, drei MPP-Trackern und intelligenter Software ideal für effiziente Energieerzeugung. Unterstützte externe Speicherlösungen:: BYD (HVS/HVM), Pylontech (z. B. Force-H1/H2, Powercube X1/X2/H1/H2, Plyon_HV-V2 ), Dyness (T7/T10/T14/T17, HV1–HV4), FEB (HV5120-S), Lithium Valley (LV-BST-H2.56Aa)
Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P: Die Solplanet Ai-HB G2 Pro ist eine modulare Hochvolt-Batterie mit 1C-Leistung, ideal für leistungsstarke PV-Anlagen. Sie lädt und entlädt genauso schnell, wie sie Kapazität hat – z. B. 10 kWh = 10 kW. Mit bis zu 8000 Zyklen, LiFePO4-Technologie und IP65-Schutz ist sie langlebig, sicher und vielseitig einsetzbar.
Ihre Vorteile
JA Solar 455W Glas-Glas Black Frame - JAM54D40-455/LB
Bifaziale Technologie
Absorbiert Licht von beiden Seiten für höhere Energieerzeugung. Nutzt reflektiertes Licht von Boden und Umgebung, was die Effizienz deutlich steigert.
Doppelglas-Konstruktion
Bietet hohen Schutz gegen Umwelteinflüsse wie Feuchtigkeit und mechanische Belastung, was die Lebensdauer des Moduls verlängert.
N-Typ Zelltechnologie
Erhöht die Umwandlungseffizienz, reduziert Leitungsverluste und steigert die Energieausbeute selbst bei schwachem Licht.
Umfangreiche Garantien
25 Jahre Produktgarantie und 30 Jahre Leistungsgarantie der JA Solar Module bieten hohe Investitionssicherheit und Schutz.
Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP
Hohe Erträge
Der ASW 10K-H-T3 bietet eine maximale PV-Eingangsleistung von 15000 W und ein DC/AC-Verhältnis von 150 %, was eine optimale Energiegewinnung sicherstellt. Die Effizienz des MPPT beträgt beeindruckende 99,9 %, während die maximale Wechselrichtereffizienz bei 98,4 % liegt.
Skalierbar und flexibel
Der Wechselrichter verfügt über drei MPP-Tracker und einen maximalen Eingangsstrom von 16 A pro String, wodurch er sich ideal für bifaziale und große PV-Module eignet. Sein IP66-zertifiziertes Design und die werkzeuglosen Phoenix Contact DC-Steckverbinder ermöglichen eine schnelle und einfache Installation.
Intelligent und zuverlässig
Der Wechselrichter unterstützt WiFi- und LAN-Fernüberwachung sowie intelligente Arbeitsmodi und anpassbare Batteriemanagement-Einstellungen. Das integrierte Staubschutzset schützt den Wechselrichter in rauen Umgebungen. Der Wechselrichter ist mit einer Notstromfunktion ausgestattet. Diese sorgt für eine zuverlässige Stromversorgung bei Netzausfällen.
Umfangreiche Garantien
Der Solplanet ASW 10K-H-T3 Hybrid-Wechselrichter bietet 10 Jahre Garantie, was das Vertrauen in seine Qualität und Zuverlässigkeit unterstreicht. Kunden profitieren von maximaler Sicherheit und Schutz ihrer Investition.
Technische Daten
| Technische Daten | Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP |
|---|---|
| Allgemein | |
| Hersteller | Solplanet |
| Artikelnummer | ASW 10kH-T3 |
| Zertifikate | CE, TÜV Rheinland |
| Technische Informationen | |
| Nettogewicht | 24,5 kg |
| Breite | 545 mm |
| Höhe/Länge | 465 mm |
| Tiefe | 205 mm |
| Produkt Garantie | 10 Jahre |
| Wechselrichter Typ | Hybrid Wechselrichter |
| Maximale Scheinausgangsleistung | 10000 VA |
| Maximale Empfohlene PV-Leistung (STC) | 15000 Wp |
| Nennausgangsleistung (W) | 10000 W |
| Maximaler Wirkungsgrad | 98.4% |
| Europäischer Wirkungsgrad | 97.9% |
| Anzahl der MPPT | 3 |
| Anzahl Strings pro MPPT | 1 |
| Gesamtzahl der PV-Strings | 3 |
| MPP Betriebsspannungsbereich (V) | 200V~950V |
| Maximale Eingangsspannung | 1100 V |
| Nenneingangsspannung (V) | 630V |
| Nennausgangsspannung (V) | 270V/480V,220V/380V, 230V/400V, 240V/415V |
| Startspannung | 180 V |
| Phasenanzahl | Dreiphasig |
| Maximaler Eingangsstrom (A) | 16 A |
| Maximale Ausgangsstromstärke | 16 A |
| Betriebstemperatur | -25 ~ +60°C |
| Schutzgrad (IP) | IP66 |
| Kommunikation | WLAN, CAN, RS485, LAN |
| Weitere Informationen | |
| Maximale DC Systemspannung (V) | 1100 V |
| Frequenz | 50 Hz |
| Kompatible Batterie | Aiswei Ai-HB-G2 Serie |
| Technische Daten | JA Solar 455W Glas-Glas Black Frame - JAM54D40-455/LB |
|---|---|
| Allgemein | |
| Hersteller | JA Solar |
| Artikelnummer | JAM54D40-455/LB |
| Zertifikate | IEC 61215, IEC 61730, IEC 62941, ISO 14001, ISO 45001, ISO 9001, UL 61215, UL 61730 |
| Technische Informationen | |
| PV Technologie | Bifazial |
| Nettogewicht | 22 kg |
| Breite | 1134 mm |
| Höhe/Länge | 1762 mm |
| Tiefe | 30 mm |
| Produkt Garantie | 25 Jahre |
| Leistungsgarantie | 30 Jahre |
| PV-Produkttyp | Glas-Glas |
| PV Leistung | 455 Wp |
| Modulwirkungsgrad (STC) | 22,8 % |
| Zelltyp | N-Type Mono-Crystalline |
| Anzahl der Zellen | 108 |
| Glas Stärke | 1,6 mm |
| Betriebstemperatur | -40 ~ +85°C |
| Schutzgrad (IP) | IP68 |
| Rahmenfarbe | Schwarz |
| Rückseitenfarbe | Weiß |
| Anschlusstyp | QC4.10-351 / MC4-EVO2A |
| Weitere Informationen | |
| Maximale DC Systemspannung (V) | 1500 V |
| Sicherung / Leistungsschalter | 30 A |
| Kurzschlussstrom unter STC (Isc/A) | 14,56 |
| Leerlaufspannung unter STC (Voc/V) | 39,5 |
| NOCT-Maximale Leistung (W) | 491 W |
| Kurzschlussstrom bei NOCT (Isc/A) | 15,73 |
| Leerlaufspannung bei NOCT (Voc/V) | 39,5 |
| Temperaturkoeffizient (ISC) | 0.045%/°C |
| Temperaturkoeffizient (VOC) | -0.25%/°C |
| Temperaturkoeffizient (PMPP) | -0.29%/°C |
| Technische Daten | Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P |
|---|---|
| Allgemein | |
| Hersteller | Solplanet |
| Artikelnummer | Ai-HB G2 Pro Module |
| Zertifikate | CE, EN 61000, IEC 62040, IEC 62619, UN 38.3, VDE 2510-50 |
| Technische Informationen | |
| Nettogewicht | 31 kg |
| Breite | 540 mm |
| Höhe/Länge | 130 mm |
| Tiefe | 390 mm |
| Produkt Garantie | 10 Jahre |
| Batterietyp | Lithium-Iron Phosphate (LiFePO4) |
| Batterie Nennkapazität (Wh) | 2560 Wh |
| Maximale Speicherkapazität pro Turm | 20,48 kWh |
| Nutzbare Energie | 2,43 kWh |
| Ladezyklen | 8000 Zyklen |
| Bemessungsspannung (V) | 51.2V |
| Nenneingangsspannung (V) | 51.2V |
| Nennausgangsspannung (V) | 51.2V |
| Maximale Ladeleistung (W) | 2560 W |
| Maximale Entladeleistung (W) | 2560 W |
| Nennladeleistung | 2,56 W |
| Nennentladeleistung | 2,56 W |
| Maximale Ladestromstärke | 50 A |
| Maximaler Entladestrom (A) | 50 A |
| Betriebstemperatur | Laden: 2 ~ +58°C, Entladen: -28 ~ +58°C |
| Schutzgrad (IP) | IP65 |
| Kommunikation | CAN |
| Weitere Informationen | |
| Batteriespannungstyp | Hochvolt |
| Technische Daten | Solplanet Ai-HB G2 Pro Hochspannung Batterie BMS (Inkl. Basis) - HBC00000000-00-03-60-4P |
|---|---|
| Allgemein | |
| Hersteller | Solplanet |
| Artikelnummer | Ai-HB G2 Pro BMS |
| Zertifikate | CE, EN 61000, IEC 62040, IEC 62619, UN 38.3 |
| Technische Informationen | |
| Nettogewicht | 16 kg |
| Breite | 540 mm |
| Höhe/Länge | 155 mm |
| Tiefe | 390 mm |
| Produkt Garantie | 10 Jahre |
| Batterietyp | LFP |
| Batterie Nennkapazität (Wh) | 2560 Wh |
| Maximale Speicherkapazität pro Turm | 20,48 kWh |
| Maximale Ladeleistung (W) | 2560 W |
| Betriebstemperatur | -40 ~ +60°C |
| Schutzgrad (IP) | IP65 |
| Kommunikation | CAN, RS485 |
Lieferumfang
- 1 × Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP
- 20 × JA Solar 455W Glas-Glas Black Frame - JAM54D40-455/LB
- 4 × Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P
- 1 × Solplanet Ai-HB G2 Pro Hochspannung Batterie BMS (Inkl. Basis) - HBC00000000-00-03-60-4P
Technische Daten
Nettogewicht
24.5
Breite
545
Höhe/Lange
465
Tiefe
205
Produkt Garantie
10
Wechselrichter Typ
Hybrid Wechselrichter
Maximale Scheinausgangsleistung
10000
Maximale Empfohlene PV-Leistung (STC)
15000
Nennausgangsleistung (W)
10000
Maximaler Wirkungsgrad
98.4%
Europäischer Wirkungsgrad
97.9%
Anzahl der MPPT
3
Anzahl Strings pro MPPT
1
Gesamtzahl der PV-Strings
3
MPP Betriebsspannungsbereich (V)
200V~950V
Maximale Eingangsspannung
1100
Nenneingangsspannung (V)
630V
Nennausgangsspannung (V)
270V/480V,220V/380V, 230V/400V, 240V/415V
Startspannung
180
Phasenanzahl
Dreiphasig
Maximaler Eingangsstrom (A)
16
Maximale Ausgangsstromstärke
16
Betriebstemperatur
-25 ~ +60°C
Schutzgrad (IP)
IP66
Kommunikation
CAN, RS485, LAN, WLAN
Höhe/Lange
1762
Tiefe
30
Breite
1134
Produkt Garantie
25
Anzahl der Zellen
108
Glas Stärke
1.6
Betriebstemperatur
-40 ~ +85°C
Modulwirkungsgrad (STC)
22.8
Schutzgrad (IP)
IP68
Rahmenfarbe
Schwarz
Leistungsgarantie
30
Rückseitenfarbe
Weiß
Zelltyp
N-Type Mono-Crystalline
PV-Produkttyp
Glas-Glas
PV Leistung
455
Nettogewicht
22
Anschlusstyp
QC4.10-351 / MC4-EVO2A
PV Technologie
Bifazial
Höhe/Lange
130
Tiefe
390
Breite
540
Produkt Garantie
10
Betriebstemperatur
Laden: 2 ~ +58°C, Entladen: -28 ~ +58°C
Schutzgrad (IP)
IP65
Nenneingangsspannung (V)
51.2V
Nennausgangsspannung (V)
51.2V
Maximale Ladestromstärke
50
Maximaler Entladestrom (A)
50
Maximale Ladeleistung (W)
2560
Maximale Entladeleistung (W)
2560
Batterietyp
Lithium-Iron Phosphate (LiFePO4)
Bemessungsspannung (V)
51.2V
Batterie Nennkapazität (Wh)
2560
Kommunikation
CAN
Hervorgehobene Funktionen
Robustes & Zuverlässiges Design, Erweiterbar & Flexibel
Ladezyklen
8000
Maximale Speicherkapazität pro Turm
20.48
Nutzbare Energie
2.43
Nennladeleistung
2.56
Nennentladeleistung
2.56
Nettogewicht
31
Höhe/Lange
155
Tiefe
390
Breite
540
Produkt Garantie
10
Betriebstemperatur
-40 ~ +60°C
Schutzgrad (IP)
IP65
Maximale Ladeleistung (W)
2560
Batterietyp
LFP
Batterie Nennkapazität (Wh)
2560
Kommunikation
CAN, RS485
Ladezyklen
0
Maximale Speicherkapazität pro Turm
20.48
Nettogewicht
16
