Set / Bundle
14,1 kWp PV-Anlage mit 10 kWh Speicher – Trina 470W Glas-Glas
Art-Nr.
PV10710504
Auf Lager
- Lieferung bis 29.09.2026
14.100 Wp aus 30 Trina Vertex S+ Modulen à 470 W, Solplanet ASW 10kH-T3 Hybrid-Wechselrichter und 10 kWh Hochvolt-Speicher inklusive BMS und Basis.
16.900,00 €
0 % MwSt. nach § 12 Abs. 3 UStG
Nur mit Betreiber-Erklärung im Checkout – ohne Erklärung zzgl. 19 % MwSt.
Set optional ergänzen
Nicht im Lieferumfang enthalten
Abholung möglich von Standort Karlsruhe (Wikingerstraße 10), Mo–Fr 09:00–12:00 und 13:00–17:00 Uhr
Versicherter Versand
Speditionsversand inkl. Tracking
Eigene Lagerware
Sofort verfügbar
Technischer Support
Fachberatung durch Experten
Herstellergarantie
Originalware mit voller Garantie
Lieferumfang
Alles im Set enthalten
Alle Komponenten sind aufeinander abgestimmt und für die einfache Installation vorbereitet

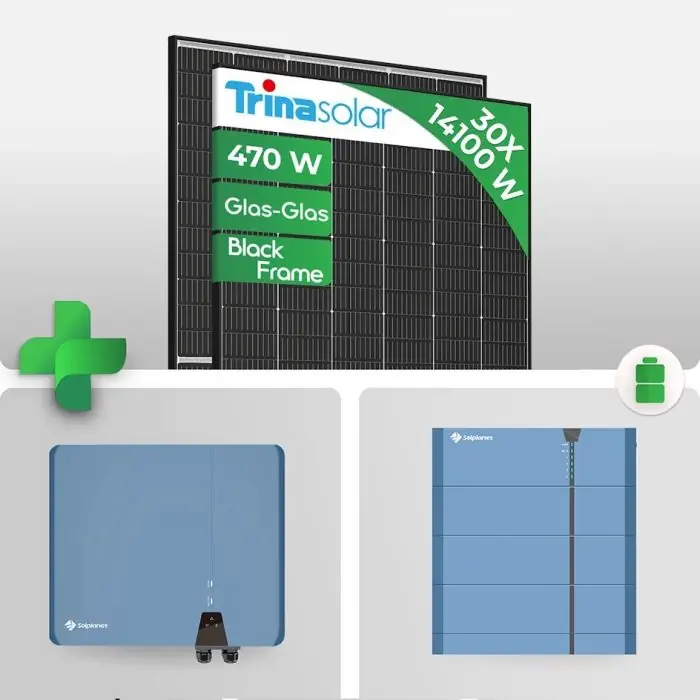

14.100 Wp PV-Komplettanlage mit 10,24 kWh Speicher und 30 × Trina Vertex S+ 470W Glas-Glas Black Frame - TSM-470NEG9R.28
Diese Ausführung umfasst 30 × Trina Vertex S+ 470W Glas-Glas Black Frame - TSM-470NEG9R.28 (14.100 Wp Modulleistung).
Maximale Wattleistung
- 470 Wp
Maximaler Wirkungsgrad
- 23,5 %
Speicherkapazität
- 10,24 kWh
Wechselrichterleistung
- 10000 W
Dieses Set kombiniert 30 Module Trina Vertex S+ 470W Glas-Glas Black Frame - TSM-470NEG9R.28 mit zusammen 14.100 Wp, den Wechselrichter Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP und 10,24 kWh Speicher (4 × Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P). Alle Komponenten sind aufeinander abgestimmt und werden zusammen geliefert.
Trina Vertex S+ 470W Glas-Glas Black Frame - TSM-470NEG9R.28: Das neue Glas-Glas Modul Trina Vertex S+ basiert auf der hochmodernen Technologie der Vertex-Plattform. Sie ist perfekt darauf ausgelegt, die spezifischen Anforderungen für Aufdachanwendungen zu erfüllen, etwa Leistung, Wirkungsgrad, Größe, Gewicht, Optik, mechanische Belastbarkeit und Zuverlässigkeit. Dieses Modul bietet die beste Balance aus Leistung, Größe und Gewicht.
Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP: Der Solplanet ASW 10K-H-T3 Hybrid-Wechselrichter bietet eine maximale DC-Eingangsleistung von 15000 W, eine AC-Ausgangsleistung von 10000 W und einen breiten MPP-Spannungsbereich von 200 V bis 950 V. Mit IP66-zertifiziertem Design, drei MPP-Trackern und intelligenter Software ideal für effiziente Energieerzeugung. Unterstützte externe Speicherlösungen:: BYD (HVS/HVM), Pylontech (z. B. Force-H1/H2, Powercube X1/X2/H1/H2, Plyon_HV-V2 ), Dyness (T7/T10/T14/T17, HV1–HV4), FEB (HV5120-S), Lithium Valley (LV-BST-H2.56Aa)
Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P: Die Solplanet Ai-HB G2 Pro ist eine modulare Hochvolt-Batterie mit 1C-Leistung, ideal für leistungsstarke PV-Anlagen. Sie lädt und entlädt genauso schnell, wie sie Kapazität hat – z. B. 10 kWh = 10 kW. Mit bis zu 8000 Zyklen, LiFePO4-Technologie und IP65-Schutz ist sie langlebig, sicher und vielseitig einsetzbar.
Ihre Vorteile
Trina Vertex S+ 470W Glas-Glas Black Frame - TSM-470NEG9R.28
N-TYP I-TOPCON-ZELLTECHNOLOGIE
Diese fortschrittliche Zelltechnologie optimiert die Umwandlungseffizienz des Sonnenlichts in elektrische Energie. Sie reduziert die Leitungsverluste und verbessert die Leistung des Moduls unter verschiedenen Lichtbedingungen, was zu einer höheren Energieausbeute über die Lebensdauer des Produkts führt.
Doppelglas-Konstruktion
Die Doppelglas-Konstruktion verbessert die Langlebigkeit des Solarmoduls, indem sie optimalen Schutz gegen Umwelteinflüsse wie Feuchtigkeit und mechanische Belastungen bietet. Diese robuste Bauweise sichert eine verlängerte Lebensdauer und gewährleistet dauerhafte Effizienz und Zuverlässigkeit in der Energieerzeugung.
Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP
Hohe Erträge
Der ASW 10K-H-T3 bietet eine maximale PV-Eingangsleistung von 15000 W und ein DC/AC-Verhältnis von 150 %, was eine optimale Energiegewinnung sicherstellt. Die Effizienz des MPPT beträgt beeindruckende 99,9 %, während die maximale Wechselrichtereffizienz bei 98,4 % liegt.
Skalierbar und flexibel
Der Wechselrichter verfügt über drei MPP-Tracker und einen maximalen Eingangsstrom von 16 A pro String, wodurch er sich ideal für bifaziale und große PV-Module eignet. Sein IP66-zertifiziertes Design und die werkzeuglosen Phoenix Contact DC-Steckverbinder ermöglichen eine schnelle und einfache Installation.
Intelligent und zuverlässig
Der Wechselrichter unterstützt WiFi- und LAN-Fernüberwachung sowie intelligente Arbeitsmodi und anpassbare Batteriemanagement-Einstellungen. Das integrierte Staubschutzset schützt den Wechselrichter in rauen Umgebungen. Der Wechselrichter ist mit einer Notstromfunktion ausgestattet. Diese sorgt für eine zuverlässige Stromversorgung bei Netzausfällen.
Umfangreiche Garantien
Der Solplanet ASW 10K-H-T3 Hybrid-Wechselrichter bietet 10 Jahre Garantie, was das Vertrauen in seine Qualität und Zuverlässigkeit unterstreicht. Kunden profitieren von maximaler Sicherheit und Schutz ihrer Investition.
Technische Daten
| Technische Daten | Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP |
|---|---|
| Allgemein | |
| Hersteller | Solplanet |
| Artikelnummer | ASW 10kH-T3 |
| Zertifikate | CE, TÜV Rheinland |
| Technische Informationen | |
| Nettogewicht | 24,5 kg |
| Breite | 545 mm |
| Höhe/Länge | 465 mm |
| Tiefe | 205 mm |
| Produkt Garantie | 10 Jahre |
| Wechselrichter Typ | Hybrid Wechselrichter |
| Maximale Scheinausgangsleistung | 10000 VA |
| Maximale Empfohlene PV-Leistung (STC) | 15000 Wp |
| Nennausgangsleistung (W) | 10000 W |
| Maximaler Wirkungsgrad | 98.4% |
| Europäischer Wirkungsgrad | 97.9% |
| Anzahl der MPPT | 3 |
| Anzahl Strings pro MPPT | 1 |
| Gesamtzahl der PV-Strings | 3 |
| MPP Betriebsspannungsbereich (V) | 200V~950V |
| Maximale Eingangsspannung | 1100 V |
| Nenneingangsspannung (V) | 630V |
| Nennausgangsspannung (V) | 270V/480V,220V/380V, 230V/400V, 240V/415V |
| Startspannung | 180 V |
| Phasenanzahl | Dreiphasig |
| Maximaler Eingangsstrom (A) | 16 A |
| Maximale Ausgangsstromstärke | 16 A |
| Betriebstemperatur | -25 ~ +60°C |
| Schutzgrad (IP) | IP66 |
| Kommunikation | WLAN, CAN, RS485, LAN |
| Weitere Informationen | |
| Maximale DC Systemspannung (V) | 1100 V |
| Frequenz | 50 Hz |
| Kompatible Batterie | Aiswei Ai-HB-G2 Serie |
| Technische Daten | Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P |
|---|---|
| Allgemein | |
| Hersteller | Solplanet |
| Artikelnummer | Ai-HB G2 Pro Module |
| Zertifikate | CE, EN 61000, IEC 62040, IEC 62619, UN 38.3, VDE 2510-50 |
| Technische Informationen | |
| Nettogewicht | 31 kg |
| Breite | 540 mm |
| Höhe/Länge | 130 mm |
| Tiefe | 390 mm |
| Produkt Garantie | 10 Jahre |
| Batterietyp | Lithium-Iron Phosphate (LiFePO4) |
| Batterie Nennkapazität (Wh) | 2560 Wh |
| Maximale Speicherkapazität pro Turm | 20,48 kWh |
| Nutzbare Energie | 2,43 kWh |
| Ladezyklen | 8000 Zyklen |
| Bemessungsspannung (V) | 51.2V |
| Nenneingangsspannung (V) | 51.2V |
| Nennausgangsspannung (V) | 51.2V |
| Maximale Ladeleistung (W) | 2560 W |
| Maximale Entladeleistung (W) | 2560 W |
| Nennladeleistung | 2,56 W |
| Nennentladeleistung | 2,56 W |
| Maximale Ladestromstärke | 50 A |
| Maximaler Entladestrom (A) | 50 A |
| Betriebstemperatur | Laden: 2 ~ +58°C, Entladen: -28 ~ +58°C |
| Schutzgrad (IP) | IP65 |
| Kommunikation | CAN |
| Weitere Informationen | |
| Batteriespannungstyp | Hochvolt |
| Technische Daten | Solplanet Ai-HB G2 Pro Hochspannung Batterie BMS (Inkl. Basis) - HBC00000000-00-03-60-4P |
|---|---|
| Allgemein | |
| Hersteller | Solplanet |
| Artikelnummer | Ai-HB G2 Pro BMS |
| Zertifikate | CE, EN 61000, IEC 62040, IEC 62619, UN 38.3 |
| Technische Informationen | |
| Nettogewicht | 16 kg |
| Breite | 540 mm |
| Höhe/Länge | 155 mm |
| Tiefe | 390 mm |
| Produkt Garantie | 10 Jahre |
| Batterietyp | LFP |
| Batterie Nennkapazität (Wh) | 2560 Wh |
| Maximale Speicherkapazität pro Turm | 20,48 kWh |
| Maximale Ladeleistung (W) | 2560 W |
| Betriebstemperatur | -40 ~ +60°C |
| Schutzgrad (IP) | IP65 |
| Kommunikation | CAN, RS485 |
| Technische Daten | Trina Vertex S+ 470W Glas-Glas Black Frame - TSM-470NEG9R.28 |
|---|---|
| Allgemein | |
| Hersteller | Trina Solar |
| Artikelnummer | TSM-470NEG9R.28 |
| Zertifikate | CE, IEC 61215, IEC 61701, IEC 61730, IEC 62716 |
| Technische Informationen | |
| PV Technologie | Monofazial |
| Nettogewicht | 21 kg |
| Breite | 1134 mm |
| Höhe/Länge | 1762 mm |
| Tiefe | 30 mm |
| Produkt Garantie | 25 Jahre |
| Leistungsgarantie | 30 Jahre |
| PV-Produkttyp | Glas-Glas |
| PV Leistung | 470 Wp |
| Modulwirkungsgrad (STC) | 23,5 % |
| Zelltyp | TOPCon Mono-Crystalline |
| Anzahl der Zellen | 144 |
| Glas Stärke | 1,6 mm |
| Betriebstemperatur | -40 ~ +70°C |
| Schutzgrad (IP) | IP68 |
| Rahmenfarbe | Schwarz |
| Rückseitenfarbe | Weiß |
| Anschlusstyp | MC4-EVO2 / TS4 / TS4 Plus |
Lieferumfang
- 1 × Solplanet ASW 10kH-T3 Hybrid Wechselrichter - OE010k-60-04-AZP
- 4 × Solplanet Ai-HB G2 Pro 2.56kWh Hochspannung Batteriemodul - HBM00510025-00-02-60-4P
- 1 × Solplanet Ai-HB G2 Pro Hochspannung Batterie BMS (Inkl. Basis) - HBC00000000-00-03-60-4P
- 30 × Trina Vertex S+ 470W Glas-Glas Black Frame - TSM-470NEG9R.28
Technische Daten
Nettogewicht
24.5
Breite
545
Höhe/Lange
465
Tiefe
205
Produkt Garantie
10
Wechselrichter Typ
Hybrid Wechselrichter
Maximale Scheinausgangsleistung
10000
Maximale Empfohlene PV-Leistung (STC)
15000
Nennausgangsleistung (W)
10000
Maximaler Wirkungsgrad
98.4%
Europäischer Wirkungsgrad
97.9%
Anzahl der MPPT
3
Anzahl Strings pro MPPT
1
Gesamtzahl der PV-Strings
3
MPP Betriebsspannungsbereich (V)
200V~950V
Maximale Eingangsspannung
1100
Nenneingangsspannung (V)
630V
Nennausgangsspannung (V)
270V/480V,220V/380V, 230V/400V, 240V/415V
Startspannung
180
Phasenanzahl
Dreiphasig
Maximaler Eingangsstrom (A)
16
Maximale Ausgangsstromstärke
16
Betriebstemperatur
-25 ~ +60°C
Schutzgrad (IP)
IP66
Kommunikation
CAN, RS485, LAN, WLAN
Höhe/Lange
130
Tiefe
390
Breite
540
Produkt Garantie
10
Betriebstemperatur
Laden: 2 ~ +58°C, Entladen: -28 ~ +58°C
Schutzgrad (IP)
IP65
Nenneingangsspannung (V)
51.2V
Nennausgangsspannung (V)
51.2V
Maximale Ladestromstärke
50
Maximaler Entladestrom (A)
50
Maximale Ladeleistung (W)
2560
Maximale Entladeleistung (W)
2560
Batterietyp
Lithium-Iron Phosphate (LiFePO4)
Bemessungsspannung (V)
51.2V
Batterie Nennkapazität (Wh)
2560
Kommunikation
CAN
Hervorgehobene Funktionen
Robustes & Zuverlässiges Design, Erweiterbar & Flexibel
Ladezyklen
8000
Maximale Speicherkapazität pro Turm
20.48
Nutzbare Energie
2.43
Nennladeleistung
2.56
Nennentladeleistung
2.56
Nettogewicht
31
Höhe/Lange
155
Tiefe
390
Breite
540
Produkt Garantie
10
Betriebstemperatur
-40 ~ +60°C
Schutzgrad (IP)
IP65
Maximale Ladeleistung (W)
2560
Batterietyp
LFP
Batterie Nennkapazität (Wh)
2560
Kommunikation
CAN, RS485
Ladezyklen
0
Maximale Speicherkapazität pro Turm
20.48
Nettogewicht
16
Höhe/Lange
1762
Tiefe
30
Breite
1134
Produkt Garantie
25
Anzahl der Zellen
144
Glas Stärke
1.6
Betriebstemperatur
-40 ~ +70°C
Modulwirkungsgrad (STC)
23.5
Schutzgrad (IP)
IP68
Rahmenfarbe
Schwarz
Leistungsgarantie
30
Rückseitenfarbe
Weiß
Zelltyp
TOPCon Mono-Crystalline
PV-Produkttyp
Glas-Glas
PV Leistung
470
Nettogewicht
21
Anschlusstyp
MC4-EVO2 / TS4 / TS4 Plus
PV Technologie
Monofazial
